Máquina termoselladora de blísteres de cartón totalmente automática: principios técnicos y análisis de selección.
En los campos de envasado de productos farmacéuticos, dispositivos médicos, componentes electrónicos y artículos de primera necesidad de alta gama, laEmbalaje compuesto de cartón y blíster (Blíster+Cartón)Se ha convertido en uno de los formatos más utilizados debido a sus excelentes propiedades de visualización, sellado resistente y características a prueba de manipulaciones. El equipo principal que realiza este proceso de empaquetado es elmáquina termoselladora de blíster.

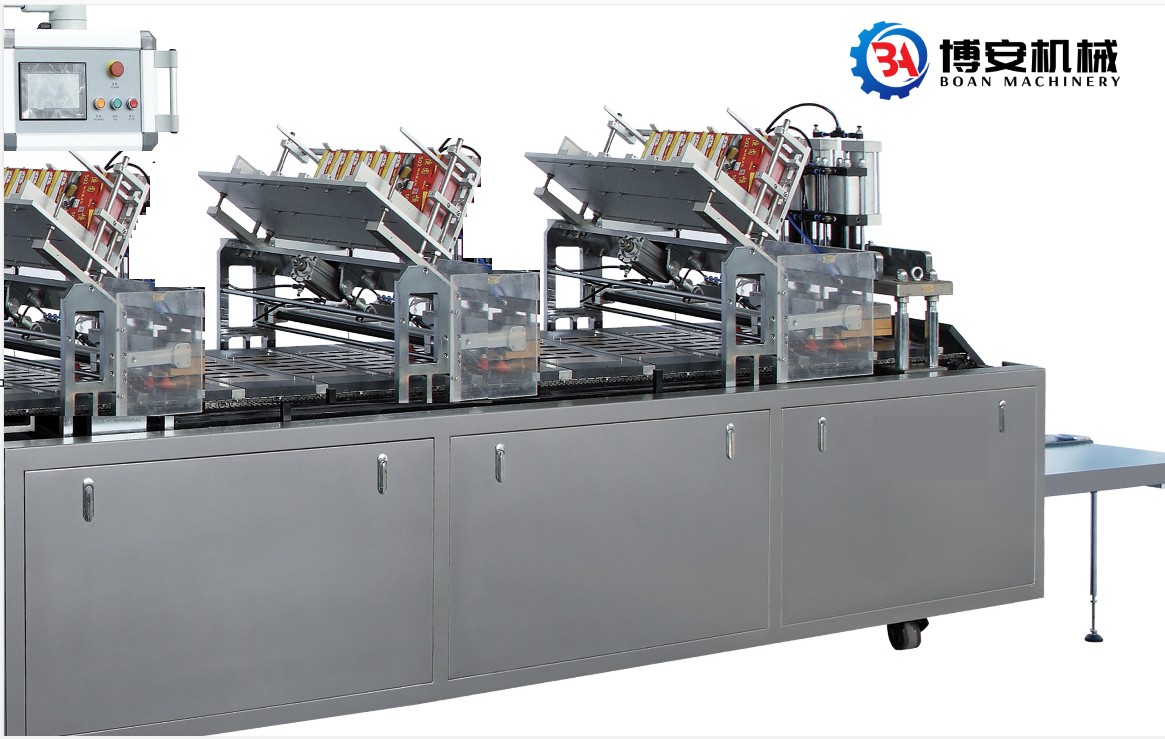

Recientemente, el autor revisó la documentación técnica de la máquina automática de sellado de blísteres BA-500Z. Este equipo adopta una estructura donde el blíster se coloca entre dos capas de cartón y cuenta con un flujo de proceso totalmente automatizado. Este artículo toma como punto de partida la BA-500Z, integrando las tendencias actuales del mercado, para analizar el equipo desde múltiples perspectivas, incluyendo principios de proceso, composición estructural, parámetros técnicos, puntos clave de selección y solución de problemas comunes, proporcionando una referencia para la selección de equipos de envasado y la optimización de procesos.
La esencia técnica de una máquina selladora de blísteres de cartón es laefecto sinérgico del calor y la presión, lo que provoca que la capa termosellable del blíster de plástico (normalmente PVC, PET o RPET) se derrita y se adhiera al revestimiento de la superficie del cartón (normalmente adhesivo termofusible o un revestimiento de PE).
En función del tipo de fuente de calor, las principales rutas técnicas se pueden dividir en dos categorías:
Soldadura de alta frecuencia (radiofrecuencia)Adecuado para materiales de PVC, utiliza un campo eléctrico de alta frecuencia para provocar un intenso movimiento de las moléculas polares, generando calor. Esto se traduce en un calentamiento rápido y una alta eficiencia energética.
Calentamiento por impulsos/Calentamiento a temperatura constanteAdecuado para materiales como PET y RPET, conduce el calor mediante tubos o placas calefactoras eléctricas. Ofrece una alta precisión en el control de la temperatura y es idóneo para el termosellado de precisión de materiales compuestos multicapa.
El proceso adoptado por el BA-500Z pertenece a laestructura sándwich de cartón doble, es decir: Cartón inferior → Colocar el blíster prellenado → Cartón superior → Sellado térmico. Las ventajas de esta estructura son:
El blíster está completamente recubierto por el cartón, lo que proporciona un mejor sellado de los bordes.
La zona de exposición de productos es amplia, adecuada para el embalaje de productos de consumo de alta gama.
El cartón puede imprimirse con información completa del producto y marcadores antifalsificación.

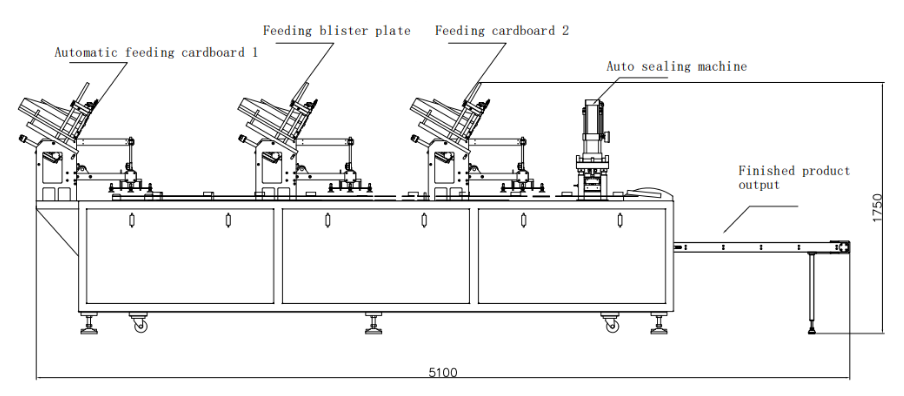

Según la documentación del equipo, el BA-500Z es unmáquina totalmente automática de tipo plato giratorio o de platina continuaSu flujo de trabajo se puede resumir en cinco estaciones:
Estación 1: Alimentación automática de cartón por la parte inferior
Las cajas de cartón se extraen automáticamente del cargador y se colocan sobre el molde. La precisión del mecanismo de alimentación afecta directamente a la exactitud del posterior posicionamiento del blíster.
Estación 2: Alimentación automática de blísteres prellenados
Los blísteres suelen formarse y llenarse en una máquina formadora de blísteres previa, y luego se transfieren a esta máquina mediante una cinta transportadora o un manipulador. Se requiere una alta precisión de alineación entre el blíster y el cartón.
Estación 3: Alimentación automática de cartón superior
La segunda capa de cartón cubre la ampolla, formando la estructura de "sándwich".
Estación 4: Estación de termosellado
Las placas calefactoras superior e inferior se cierran, manteniendo el contacto durante un tiempo determinado bajo una temperatura y presión específicas, lo que provoca que los bordes del blíster se derritan y se adhieran a las dos capas de cartón.
Estación 5: Salida automática de producto terminado
Los productos terminados se descargan mediante una cinta transportadora, que puede conectarse a máquinas de embalaje o paletizadoras posteriores.
A lo largo de este proceso, elsistema de accionamiento de servomotor(La potencia del servo BA-500Z de 0,75 kW) garantiza la sincronización y la precisión de posicionamiento para las acciones de cada estación, mientras quePotencia de calefacción de 4,5 kWGarantiza una respuesta térmica rápida y una gran estabilidad durante el proceso de termosellado.
Los principales parámetros técnicos del BA-500Z son representativos entre equipos similares y se interpretan punto por punto a continuación:
| Parámetro | Valor | Interpretación técnica |
|---|---|---|
| Velocidad de producción | 15 ciclos/min | Si el molde produce una pieza por ciclo, la capacidad teórica es de 900 piezas por hora. Con moldes multicavidad, la capacidad se multiplica proporcionalmente. Es necesario equilibrar la velocidad con el tiempo de termosellado; una velocidad excesiva puede provocar un sellado deficiente. |
| Área de sellado máxima | 490 × 220 mm | Determina las dimensiones físicas máximas del producto empaquetable. Para productos extralargos o de forma irregular, se necesitan modelos más grandes o moldes personalizados. |
| Profundidad máxima de la ampolla | 45 mm | Corresponde a la profundidad de formación de ampollas. Si se supera esta profundidad, puede ser necesario diseñar placas calefactoras empotradas o utilizar un sistema de calentamiento por secciones. |
| Potencia del servomotor | 0,75 kW | En comparación con los accionamientos neumáticos, los servoaccionamientos ofrecen una mayor precisión de posicionamiento, un funcionamiento más suave y un menor consumo de energía. |
| Potencia de calentamiento | 4,5 kW | Refleja la capacidad de calentamiento y la estabilidad de la temperatura del equipo. Una mayor potencia de calentamiento implica un calentamiento más rápido y un mejor mantenimiento de la temperatura durante la producción continua. |
| Potencia total | 5,5 kW | Incluye el consumo total de energía del servomotor, la calefacción, el sistema de control, etc. Tenga en cuenta la capacidad de distribución eléctrica de la fábrica durante la selección. |
| Tamaño de cartón | 500 × 220 mm | Las especificaciones del cartón que admite el equipo. Si se supera este rango, se requiere un mecanismo de alimentación personalizado. |
| Flujo de suministro de aire | ≥0,6 m³/min | Se requiere un caudal de aire comprimido para componentes neumáticos como cilindros de sellado y cilindros de alimentación. El compresor de aire seleccionado debe cumplir este requisito. |
| Dimensiones (largo × ancho × alto) | 5100 × 1100 × 1750 mm | Espacio que ocupa el equipo. Planifique el espacio de instalación con antelación y asegúrese de que las vías de transporte estén despejadas. |
| Peso total | 1500 kg | Impone ciertos requisitos en cuanto a la capacidad de carga del suelo, especialmente en lo que respecta al aislamiento de vibraciones. |
En comparación con los modelos semiautomáticos, las máquinas de sellado de blísteres totalmente automáticas ofrecen ventajas significativas en las siguientes áreas:
Intervención manual reducida
Solo se requiere mano de obra para reponer periódicamente los cartones y blísteres. Un solo operario puede manejar varias máquinas simultáneamente, lo que reduce significativamente los costos laborales. La BA-500Z ofrece una capacitación de operación sencilla, y la configuración de un solo operario por máquina proporciona una alta eficiencia laboral.
Alta consistencia
La alimentación mecánica y el sellado térmico automático eliminan las variaciones causadas por la operación manual, lo que da como resultado una calidad de sellado estable, con tasas de defectos que pueden controlarse por debajo del 1 %.
Integrabilidad
Puede integrarse en la fase inicial con las máquinas formadoras de blísteres y las líneas de llenado de productos, y en la fase final con las máquinas de encartonado, formando así una línea de producción de embalaje completa.
Sin embargo, se debe prestar atención durante la selección:
Personalización de moldesEl modelo BA-500Z incluye un juego de moldes de serie, pero la producción real requiere cambios de molde para distintos productos. El diseño del molde y la precisión de su fabricación influyen directamente en la eficacia del sellado y la eficiencia de la producción.
Compatibilidad de materialesSi utiliza materiales PET o biodegradables, verifique si el rango de control de temperatura del equipo es suficiente y si es necesario ajustar el método de calentamiento.
Servicio posventa y asistencia técnicaEl BA-500Z incluye una garantía de un año y servicio de por vida. Sin embargo, preste atención a los términos específicos de la garantía y a la estructura de costos para las visitas de los técnicos (pasajes aéreos, alojamiento, tarifa de mano de obra de $150 por día).
Basándonos en las características estructurales del BA-500Z y en problemas comunes de la industria, a continuación se resumen las fallas más frecuentes y algunas ideas para la resolución de problemas:
| Fenómeno de falla | Posibles causas | Sugerencias para la solución de problemas |
|---|---|---|
| Sellado débil o falta de adherencia parcial | Temperatura demasiado baja / Presión insuficiente / Tiempo de sellado demasiado corto | Compruebe que la pantalla del controlador coincida con la temperatura real; ajuste la válvula reguladora de presión; reduzca la velocidad adecuadamente para aumentar el tiempo de sellado. |
| Ampolla aplastada o deformada | Presión demasiado alta / Molde no paralelo / Grosor de la pared del blíster demasiado delgado | Recalibrar el paralelismo del molde; ajustar los parámetros de presión; comprobar si la resistencia al calor del material del blíster es suficiente. |
| Desalineación del cartón | Posicionamiento de alimentación impreciso / Vibración excesiva | Compruebe la posición de los sensores en el mecanismo de alimentación; retire los objetos extraños del recorrido del cartón; compruebe la nivelación del equipo y las almohadillas antivibración. |
| Burbujas o decoloración en el sello | Temperatura demasiado alta / Cartón húmedo | Reduzca la temperatura establecida; compruebe la humedad del entorno de almacenamiento del cartón; realice el preacondicionamiento si es necesario. |
| Apagado de la alarma del equipo | Presión de aire insuficiente / Alarma del servomotor / Puerta de seguridad abierta | Compruebe la presión de suministro del compresor de aire; compruebe el código de avería del servocontrolador; confirme que el cierre de seguridad de la puerta esté cerrado. |
Los equipos actuales de sellado de blísteres están evolucionando en las siguientes direcciones tecnológicas:
Servoaccionado e inteligente
Los servomotores están reemplazando gradualmente a los componentes neumáticos, lo que permite un control de posición más preciso. Las pantallas táctiles HMI y los sistemas de control PLC se están convirtiendo en estándar, y algunos modelos de gama alta admiten la integración con sistemas MES para la recopilación de datos de producción en tiempo real.
Compatibilidad de materiales ampliada
Ante la creciente rigurosidad de las normativas medioambientales, el uso de materiales reciclables o de origen biológico como el PET, el RPET y el PLA está en aumento. Los equipos requieren un rango de control de temperatura más amplio y mayor adaptabilidad para el termosellado de estos materiales.
Diseño modular
Por ejemplo, algunos equipos de alta gama utilizan estructuras modulares, lo que permite añadir o quitar unidades funcionales según las necesidades, facilitando así futuras actualizaciones y el mantenimiento.
Optimización del consumo de energía
Tecnologías como el mejor aislamiento para los sistemas de calefacción y la regeneración de energía en los servomotores se están adoptando gradualmente para reducir el consumo de energía por unidad de producto.
Como pieza clave en las líneas de producción de embalaje, la selección de una máquina selladora de blísteres requiere una consideración exhaustiva de las especificaciones del producto, los requisitos de capacidad, las características del material y el presupuesto. La BA-500Z, como máquina termoselladora de doble cartón totalmente automática, ofrece valiosos puntos de referencia en cuanto a la exhaustividad del proceso, el nivel de automatización y los parámetros técnicos. Sin embargo, la selección final debe incluir pruebas prácticas con el producto específico y una evaluación técnica con el proveedor.
El funcionamiento estable del equipo depende no solo de la máquina en sí, sino también de una configuració
